参考规范:
-
- ASTM Section II Part A Nonferrous material specifications
- ASTM Section II Part D Properties materials
- ASME B16.5 Pipe Flanges and Flange Fittings
- API SPC 6A Specification for Wellhead and Christmas Tree Equipment
- ASTM Section VIII Division I Appendix 2
ANSYS分析结果

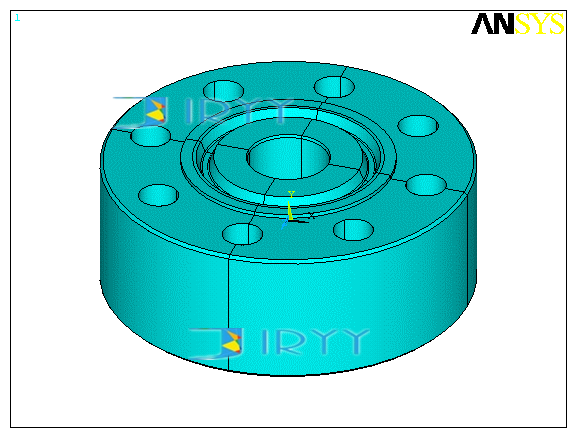

- 分析模型如下:

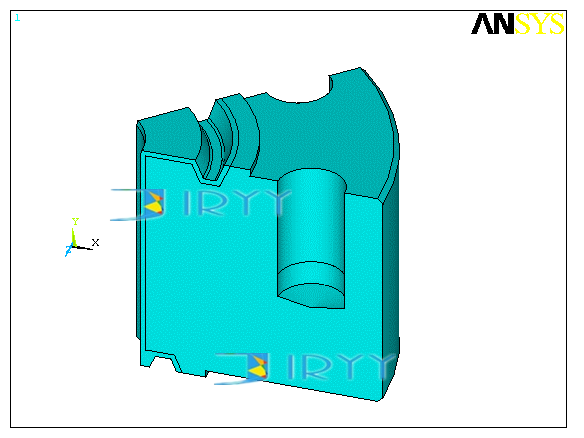

- 模型优化如下:

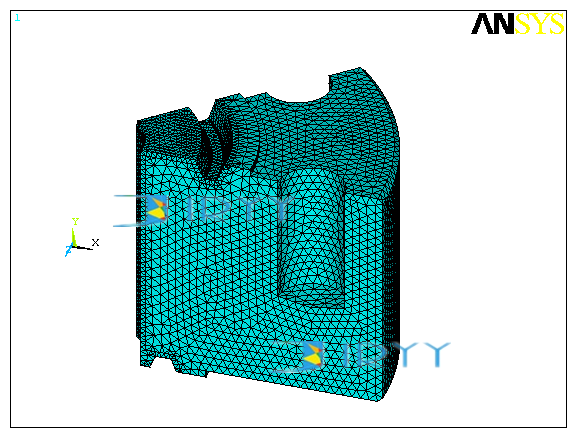

- 网格划分如下:

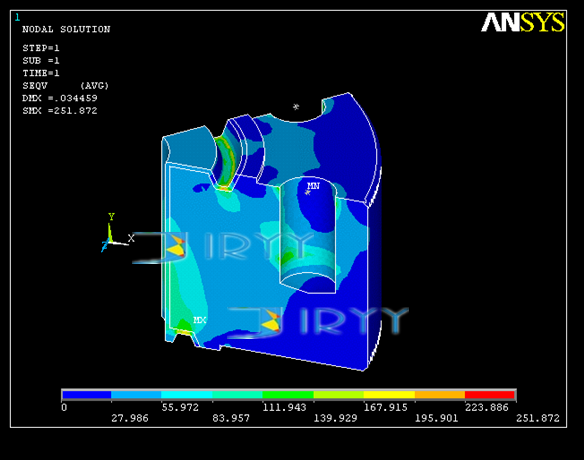

- 冯米塞斯应力结果视图1如下:

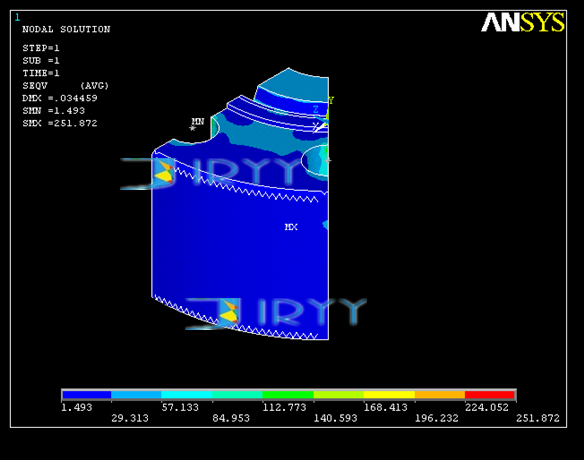

- 冯米塞斯应力结果试图2如下:
