非标法兰设计
非标法兰设计
非标法兰产品广泛应用于石油和天然气、海上石油平台、FPSO、石化、长输管线、海水淡化、核电等行业。我们可以根据客户需要，依据ASME，GB，ISO等标准设计相关非标法兰。我们设计的非标法兰主要有如下几个类型：
双面法兰连接器（DSA, Double Studded Adapter）
双面法兰连接器是用于不同标准之间的法兰转换。主要用于切换API 6A和API 17D标准的法兰。该部件可以使用在高压管道、井口和采油树系统切换到普通尺寸和压力管道系统。我们可以提供双面法兰连接器和单面法兰连接器。 可以根据要求定制材质
- 可以根据要求定制材质
- 可以定制各种尺寸及压力等级
- 可以配套提供各类材质的螺栓及螺母
- 可以堆焊处理，堆焊材料为：不锈钢、双相不锈钢、Inconel、Hastelloy、Monel等
- 可以做轻量化处理
设计标准：
- ASME B16.5, API 6A, API 17D, MSS SP-44
- ASME VIII Div. 1&2, DNV OS F101
- ISO 15590-2, ASME B31.3, ASME B31.8
- GB 150, JB 4726, HG 20592, GB/T 9112

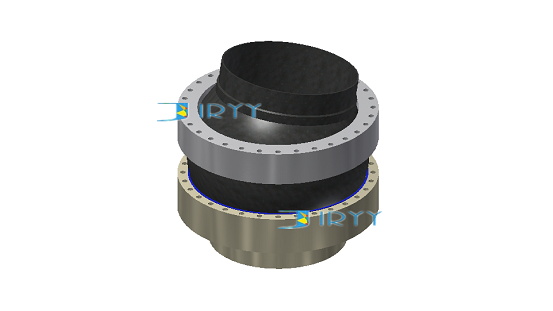

球型法兰
球型法兰是一种有球形芯套，金属密封的特种法兰。这种法兰可以像旋转法兰一样以轴向为旋转轴转动，该法兰连接时可满足10º~20º的轴向角度偏差。这样让安装人员能够快速、经济有效的对海底法兰进行安装。球型法兰直接与带有楔形法兰配对，该密封形式具有密封面大，能够高压自紧，螺栓提供的密封力小等优点。
球法兰可通过金属与金属密封进行连接,这样可用于测试和验证。密封完整性在任何偏差角中得到维护, 在所有的操作压力中，这种密封不受外部应用弯曲加载的影响。
设计规范：
球法兰连接满足API 6H要求，其设计应符合ASME压力容器规范，第VIII部分，第2小节的设计要求，否则，除非另有规定。对接焊缝两端的材料和结构符合ASME B16.5或MSS SP-44要求，它与管道相连。在安装时，球法兰连接使用扭矩扳手或螺栓预紧器。

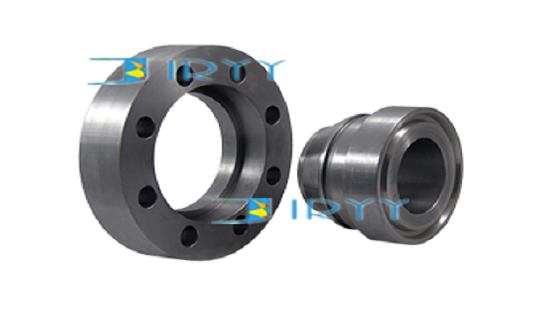

旋转法兰
旋转法兰的外环允许以轴向为旋转轴360°旋转，以便迅速的和与其相配对的标准法兰调整对准螺栓孔。这个特性对于海底管线作业是至关重要的，它可以使潜水者更快捷方便的对准螺栓孔，从而提高施工效率。
旋转法兰可以设计用于任何尺寸和压力等级，以满足适用于任何公认的法兰规格和垫片，如ASME B16.5, API 6A 或者 MSS SP-44. 也可以根据客户要求设计非标准旋转环法兰以适用于某些特殊应用，例如，内环的覆焊处理或者法兰表面的PTFE喷涂处理等...
设计规范
除非另有说明，旋转法兰按照API17D的要求和根据ASME压力容器规范第八章第二册，ASME B31.1、B31.3，GB，ISO等和与它相配的法兰规范设计。

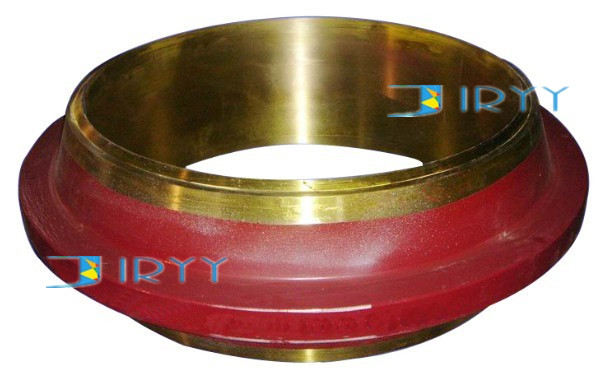

锚固法兰
锚固法兰是一种工程构件。在压力较小的地方可以用带止推环的短管代替，或者称作穿墙套管，对于要求埋入地下或终生不检修的固定管道的联接，且要求压力较大时，采用常规法兰，不能确保高压管道安全可靠的工作。实用新型是一种带有凸缘的轴对称圆环体，其凸缘的两侧为对称的法兰颈部，两个法兰颈部的端口分别与管道的端口焊接，埋入锚固桩中。由于将现有技术用螺栓连接的两个法兰合并在一起，取消密封垫，制成一种整体的法兰，通过焊接方式与管道联接，并靠其凸缘和法兰体与锚固桩固定，从而可用于固定管道的联接。
锚固法兰将外观形式像螺栓联接的两个对焊法兰合并在一起，取消密封垫，制成整体锻钢法兰。通过焊接方式与输油、输气管道联接，并靠其凸缘和法兰主体与锚固桩固定，从而可用于固定管道的联接，适合许多工艺站场、线路阀室的固定联接。
设计标准：
- ASME VIII Div. 1&2,
- ASME B31.3, ASME B31.8
- GB 150
